用DIS研究通电螺线管的磁感应强度

12-20 22:52:45  浏览次数:815次  栏目:高二物理实验

标签:高二物理实验资料,高二学习方法,http://www.170xue.com 用DIS研究通电螺线管的磁感应强度,http://www.170xue.com

实验理论

  1.知道DIS实验系统

  2.知道磁传感器

  3.知道通电螺线管内部存在磁场,理解通电螺线管内部磁场的分布特点

  4.能够利用DIS教材专用程序测量通电螺线管内部的磁感应强度

实验技能

观察

  1.能识别磁传感器

  2.能判断已组装好的实验装置是否合理

  3.能读出磁传感器测出的磁感应强度数值

操作

  1.会正确调节螺线管的位置,使磁传感器处于螺线管的中心位置。

  2.选择实验条目“磁感应强度的测定”,打开该软件。

  3.点击“开始记录”,将磁传感器探管前沿置于螺线管端口外1cm处,点击“传感器调零”。

  4.将磁传感器探管的0刻度推入螺线管,接通稳压直流电源(或电池组),调节电源正负极,使磁传感器的读数为正值。点击“数据记录”,记录当前的磁感强度值,软件默认此刻的距离d为“0”。

  5.将磁传感器探管推入螺线管,每次移动0.5cm,记录对应的磁感强度值,得到多组数据。

  6.点击“绘图”,绘出基于实验数据的螺线管轴线上的磁感应强度分布图显示Bx图线。

  7.结论:通电螺线管中部近似为匀强磁场,靠近两端逐渐减弱。

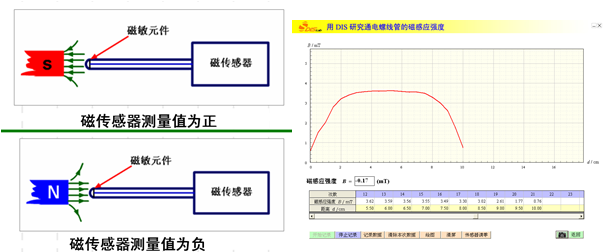

实验装置

实验结果

,用DIS研究通电螺线管的磁感应强度
