(一)实验原理.将实验装置中的光电门传感器接入数据采集器,测定摆锤在某一位置的瞬时速度,从而求得摆锤在该位置的动能,同时输入摆锤的高度,求得摆锤在该位置的重力势能,进而研究势能和动能转化时的规律。
(二)、注意事项
1.实验中A、B、C、D四点高度为0.150m、0.100m、0.050m、0.000m,已由计算机默认,不必输入
2.摆锤每次均从A点无初速释放,A点位置不能移动。
3.光电门传感器定位的顺序是D、C、B,不能颠倒,且光电门传感器定位要正确。
4.摆线不易伸长的线,如单根尼龙丝、胡琴丝或蜡线。且摆锤在A点静止时摆线不能松驰
(三)、误差分析
1.空气阻力使摆锤的机械能有所减少
2.A、B、C、D四点定位有误差,使高度的值有误差,引起测得的重力势能有误差
3.摆线在D、C、B位置均有不同程度的伸长量
(四)参考试题
1.将实验装置中的光电门传感器接入数据采集器,测定摆锤在某一位置的瞬时速度,从而求得摆锤在该位置的动能,同时输入摆锤的高度,求得摆锤在该位置的重力势能,进而研究势能和动能转化时的规律。实验中A、B、C、D四点高度为0.150m、0.100m、0.050m、0.000m,已由计算机默认,不必输入。现某位同学要测定摆锤在D点的瞬时速度。其实验装置如图(1)所示,接着他点击“开始记录”,同时让摆锤从图中所示位置释放,计算机将摆锤通过光电门传感器的速度自动记录在表格的对应处,如图(2)。
①请指出该同学实验中的错误之处:
②摆图(2)中计算机记录的数据与真实值相比将(填“偏大”、“偏小”或“仍准确”)
答案:①i光电门传感器未放在标尺盘最低端的D点ii摆锤释放器未置于A点②偏小

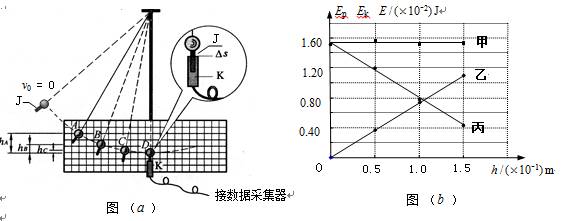

2.学生实验“用DIS研究机械能守恒定律”的装置如图(a)所示,某组同学在一次实验中,选择DIS以图像方式显示实验的结果,所显示的图像如图(b)所示。图像的横轴表示小球距D点的高度h,纵轴表示摆球的重力势能Ep、动能Ek或机械能E。试回答下列问题:
(1)图(b)的图像中,表示小球的重力势能Ep、动能Ek、机械能E随小球距D点的高度h变化关系的图线分别是__________________(按顺序填写相应图线所对应的文字)。
(2)图(a)所示的实验装置中,固定于小球下端、宽度为Δs,且不透光的薄片J是_________,传感器K的名称是。
(3)根据图(b)所示的实验图像,可以得出的结论是_____。
