用DIS研究机械能守恒定律

12-20 22:58:55  浏览次数:555次  栏目:高二物理实验

标签:高二物理实验资料,高二学习方法,http://www.170xue.com 用DIS研究机械能守恒定律,http://www.170xue.com

用DIS研究机械能守恒定律

  (一)实验原理.  将实验装置中的光电门传感器接入数据采集器,测定摆锤在某一位置的瞬时速度,从而求得摆锤在该位置的动能,同时输入摆锤的高度,求得摆锤在该位置的重力势能,进而研究势能和动能转化时的规律。

  (二)注意事项

  1.实验中A、B、C、D四点高度为0.150m、0.100m、0.050m、0.000m,已由计算机默认,不必输入

  2.摆锤每次均从A点无初速释放,A点位置不能移动。

  3.光电门传感器定位的顺序是D、C、B,不能颠倒,且光电门传感器定位要正确。

  4.摆线不易伸长的线,如单根尼龙丝、胡琴丝或蜡线。且摆锤在A点静止时摆线不能松驰

  (三)误差分析

  1.空气阻力使摆锤的机械能有所减少

  2.A、B、C、D四点定位有误差,使高度的值有误差,引起测得的重力势能有误差

  (四)参考试题

  1将实验装置中的光电门传感器接入数据采集器,测定摆锤在某一位置的瞬时速度,从而求得摆锤在该位置的动能,同时输入摆锤的高度,求得摆锤在该位置的重力势能,进而研究势能和动能转化时的规律。实验中A、B、C、D四点高度为0.150m、0.100m、0.050m、0.000m,已由计算机默认,不必输入。现某位同学要测定摆锤在D点的瞬时速度。其实验装置如图(1)所示,接着他点击“开始记录”,同时让摆锤从图中所示位置释放,计算机将摆锤通过光电门传感器的速度自动记录在表格的对应处,如图(2)。

图(1)

图(1)

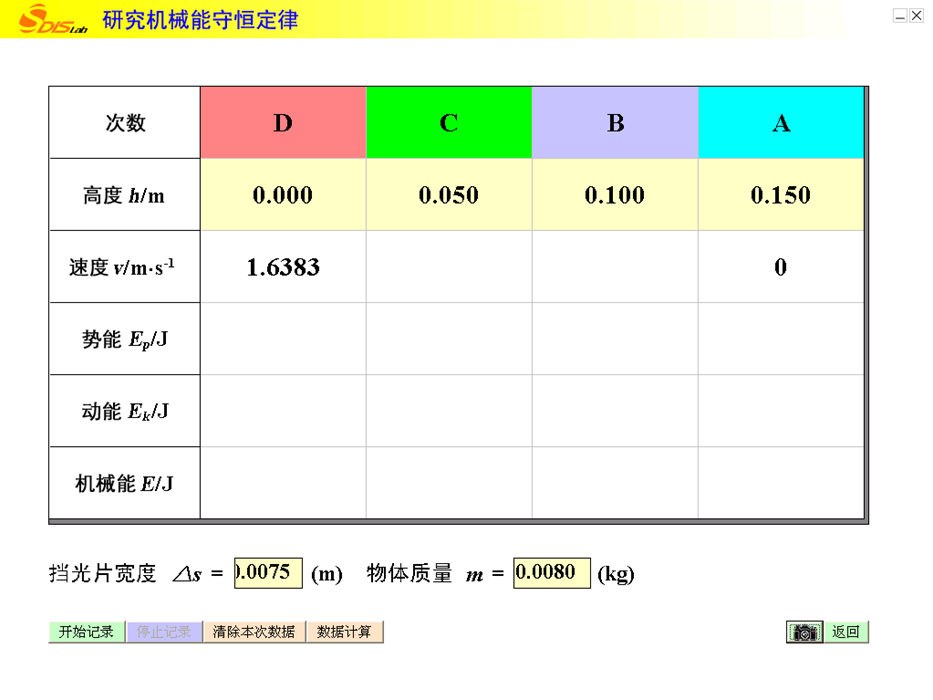

图(2)

图(2)

  ①请指出该同学实验中的错误之处___________________________________________________

  ②摆图(2)中计算机记录的数据与真实值相比将___________ (填“偏大”、“偏小”或“仍准确”)

  答案:①i光电门传感器未放在标尺盘最低端的D点   ii摆锤释放器未置于A点②偏小

  2学生实验“用DIS研究机械能守恒定律”的装置如图(a)所示,某组同学在一次实验中,选择DIS以图像方式显示实验的结果,所显示的图像如图(b)所示。图像的横轴表示小球距D点的高度h,纵轴表示摆球的重力势能Ep、动能Ek或机械能E。试回答下列问题:

图(a)

图(b)

  (1)图(b)的图像中,表示小球的重力势能Ep、动能Ek、机械能E随小球距D点的高度h变化关系的图线分别是__________________(按顺序填写相应图线所对应的文字)。

  (2)图(a)所示的实验装置中,固定于小球下端、宽度为Δs,且不透光的薄片J是_________,传感器K的名称是            。

  (3)根据图(b)所示的实验图像,可以得出的结论是____ _。

,用DIS研究机械能守恒定律
