高考物理实验:把电流表改装为电压表

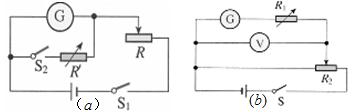

⑴、用图(a)测定电流表内阻rg,方法是:先断开S2,闭合S1,调节R,使电流表满偏;然后闭合S2,调节R/,使电流表达到半满偏。当R比R/大很多时,可以认为rg=R/。(当R比R/大很多时,调节R/基本上不改变电路的总电阻,可认为总电流不变,因此当电流表半满偏时,通过R/的电流也是满偏电流的一半,两个分路的电阻相等)。实际上,S2闭合后,总电阻略有减小,总电流略有增大,当电流表半满偏时,通过R/的电流比通过电流表的电流稍大,即R/比rg稍小,因此此步测量的系统误差,总是使rg的测量值偏小。其中R不必读数,可以用电位器,R/需要读数,所以必须用电阻箱。
根据rg、Ig和扩大后的量程,计算出需要给电流表串联的电阻R1的值。
⑵、用(b)图把改装的电压表和标准电压表进行校对。校对要每0.5V校对一次,所以电压要从零开始逐渐增大,因此必须选用分压电路。
百分误差的计算:
如果当改装电压表示数为U时,标准电压表示数为U / ,则这时的百分误差为|U-U / | / U /。
如果校对时发现改装电压表的示数总是偏大,则应该适当增大R1的阻值(使表头的分压减小一些),然后再次重新进行校对。
