高考物理电学实验模拟题及答案（五）

　　高考物理电学实验模拟题及答案（五）

　　（宁德市2010年3月质检）要测量一电流表 的内阻，给定器材有：

　　A．待测电流表 （量程300 ，内阻r1约为l00Ω）；

　　B．电压表 （量程3V，内阻r2＝3kΩ）；

　　C．直流电源E（电动势4V，内阻不计）；

　　D．定值电阻R1＝50Ω；

　　E．滑动变阻器R2 （0～20Ω），允许通过的最大电流0.5A）；

　　F．开关S一个、导线若干

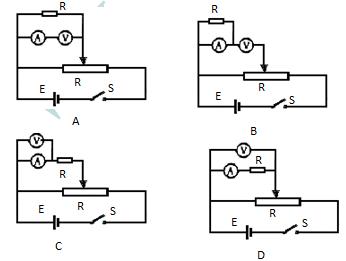

　　（I）要求测量时两块电表指针的偏转均超过其量程的一半。选用实验电路图是（　　）


　　（II）电路接通后，测得电压表读数为U，电流表读数为I，用已知和测量得的物理量表示电流表内阻r1＝_____ 。

　　【参考答案】

　　（Ⅰ）B

　　（Ⅱ）
