高考物理电学实验模拟题及答案(七)
(福州市2010年3月质检)(12分)某同学使用如下器材:电源E(电动势为12V);电压表V(量程为15V,内阻约为15kΩ);电流表A(量程为100mA,内阻约为10Ω);滑动变阻器(最大阻值为50Ω);单刀单掷开关;导线若干。测出了一个小灯泡的伏安特性曲线如图甲所示,已知小灯泡的额定电压为12V。

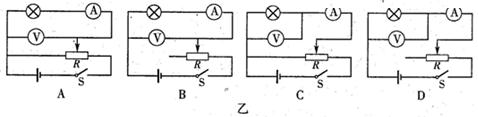

①在实验中要尽可能提高实验精度,所用的实验电路图应选图乙中的_____
②请根据所选的实验电路图在图丙的实物图上连线;
③由小灯泡的伏安特性曲线可求得小灯泡的额定功率为P=W。
④由小灯泡的伏安特性曲线可知小灯泡的电阻在较低电压(0—2V)区域几乎不变,在较高电压(7—10V)区域内小灯泡的电阻会随电压的增大而(填“增大”、“不变”或“减小”)。它们变化规律不同的原因是。
【参考答案】
①C(2分)
②如图所示(连线正确的给3分)
③1.16(1.14~1.19均可)(3分)
④增大(2分),小灯泡的温度变化情况不同(若答:“在较低电压区域小灯泡温度几乎不随电压的变化而变化,而在较高电压区域小灯泡温度会随电压明显变化”同样得分)(2分)
